金湖中東儀表告訴你，插入式渦街流量計怎么去選型，安裝又有什么要求呢？ 插入式渦街流量傳感器一般在大口徑（DN300～DN1500）時選用。外型結構有兩種，即斷流插入式和不斷流插入式,斷
流插入式是指在管道中沒有介質流動的情況下進行拆卸、維修和安裝，不斷流插入式是指可以在管道中介質正常流動的情
況下進行拆卸、維修和安裝，用戶可根據現場的要求及情況自已選定。
插入式渦街流量計工作原理
LUCB型渦街流量傳感器是以卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘

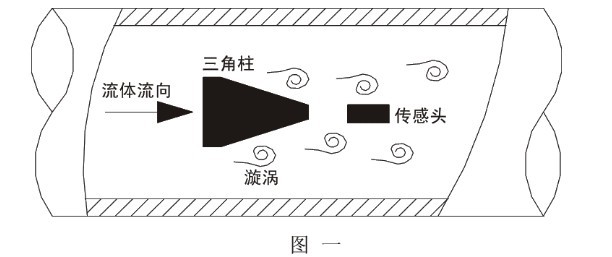

度液體的流量的。如圖一所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面
交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就
可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。
插入式渦街流量計安裝要求
不斷流插入式傳感器可在不斷流的情況下拆裝。拆卸時，首先切斷放大器電源，然后松開絲杠兩個下鎖緊螺母，轉動絲
桿將測量頭移至球閥上部空腔內，關閉球閥，拆除球閥上端法蘭固定螺栓，將傳感器拆下。安裝時，首先將球閥上端法蘭
固定螺栓緊固好，然后轉動絲桿將測量頭移至管道中心位置，緊固絲杠兩個下鎖緊螺母即可
傳感器安裝時，需在工藝管道上開φ108mm孔，其中心線必須與管道中心線垂直相交，將基座(由廠方提供)焊接在管道的
開孔的位置上，焊接時要保證基座高度為95mm
將傳感器測量頭置于已焊好的基座內，注意傳感器箭頭方向與介質流動方向一致，切勿裝反。用螺栓將傳感器與基座緊固
好即可。
不斷流插入式傳感器的插入深度（公稱管道半徑與用戶管道壁厚δ之和，允許誤差±0.05D）出廠前已調好,安裝前應確認。相關信息請登陸http://www.chinazdyb.com/
|
