電磁流量計、渦輪流量計、渦街流量計、質量流量計這幾種流量計怎么選型
關鍵字：電磁流量計 日期：2013-9-29 7:55:08
|
任何一種產品要能達到正確測試，必定要正確選型，流量計也不例外。這里金湖中東為你講解關于電磁流量計、渦輪流量計、渦街流量計、質量流量計的選型：在流體參數測量中，流量的測量是最為復雜的一種。也正是這種復雜性，造就了當今世界流量儀表層出不窮。各類流量計都具有各自的特點和適用范圍。在流量測量工作中，首先要根據測量目的以及被測介質的性質、流體的流量范圍、工藝條件下的流體參數、安裝環境條件等各方面的因素，選用不同類型的流量計。
選好儀表是用好儀表的基礎，儀表選型工作的任務就是要根據具體情況和具體條件，在符合使用技術要求的前提下，從安全、經濟、實用出發，依據選型原則和方法，確定儀表的種類、型號和規格。本章將著重討論科氏力式質量流量計的選型工作，并將從一些基本技術術語和某些典型產品的技術指標入手，闡述流量計選型中的一些基本原則和具體方法。
技術指標
一、技術術語
在選型工作中經常用到一些專用技術術語，例如：流量范圍、范圍度、壓力損失、零點不穩定度、準確度、重復性、靈敏度和流速因子等，這些技術數據是流量計選型中重要的技術參數。
1．流量范圍
在測量儀器的允許誤差限內，被測量量值的范圍，稱為測量范圍。測量范圍的最高值和最低值分別稱為測量范圍的上限值和下限值 在允許誤差限內，流量計的流量測量范圍，稱為流量范圍。流量范圍的上限值，稱最大流量，流量范圍的下限值，稱最小流量。
2．范圍度
范圍度又稱量程比。是測量范圍上限值與下限值之比。在流量測量中，流量計測量的最大流量與最小流量之比，稱流量范圍度或流量量程比。
3．壓力損失
流體克服阻力（例如，流過設置在管道中的流量計及阻力件等）所引起的不可恢復的壓力值。流量計的壓力損失，即流量傳感器兩端的壓力差，它與流體的性質、流體的流動狀態以及流量傳感器的結構參數有關。不同流量計的壓損曲線各不相同。
4．零點不穩定度
零點不穩定度俗稱零點漂移，在許多產品說明書中，亦稱作“零點穩定性”。零點不穩定度表達了儀表測量真實零流量的能力。即當流量為零時，流量計無規則輸出信號的幅度。零點不穩定度以質量流量的工程單位kg／min或kg/h表示，是科氏力式質量流量計的重要技術指標之一。
5．準確度
準確度是衡量儀表測量誤差大小的一個指標，它表示與測量結果真值的一致程度。一般常用測量結果中的系統誤差與隨機誤差的綜合來表示。
在表述科氏力式質量流量計的準確度時，常用以下三種方法：
(1)相對誤差：各流量測量點的測量誤差用各測量點的絕對誤差與被測流量真實值的比值來表示。
即：相對誤差=絕對誤差/被測量真實值*100%
以相對誤差形式表示的流量計的準確度，又稱作“流量百分比準確度”。 (2)引用誤差：各流量測量點的測量誤差用各測量點的絕對誤差與流量汁滿量程流量的比值來表示。即：引用誤差=絕對誤差/流量計滿量程流量*100%以引用誤差形式表示的流量計的準確度，又稱作“滿量程百分比準確度”。

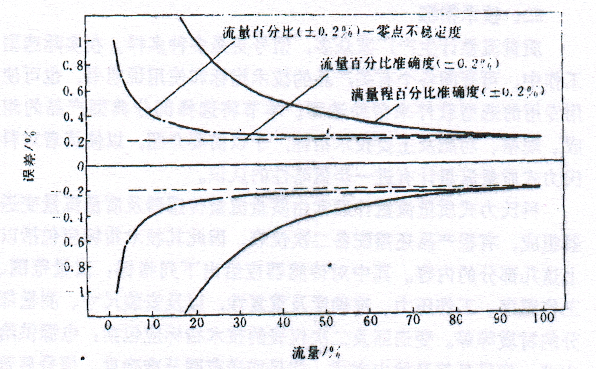

(3)帶零點不穩定度的流量百分比準確度：各流量點的測量誤差用流量百分比加零點不穩定度來表示。圖3 -1是準確度的三種表示方法對照示例圖。 漉量/l,;
圖3-1 準確度三種表示方法對照示例圖
6．重復性
重復性是指在相同的測量條件下（如同一方法、同一觀測者、用同一計量器具，在同一實驗室內），對同一被測量值連續多次測量時，其測量結果間的一致程度。穩定度好的流量計其測量結果的重復性一般也較好。重復性好、線性亦好的偏差一般可采用線性修正法子以修正。對于重復性好、線性度不好的偏差，可以采用逐點修正法或分段修正法子以修正。
7．靈敏度
儀表的靈敏度，是指儀表對被測量量值變化的反應能力。流量計的靈敏度用流量計的輸出變化量與相應的被測量變化量的比值來表示。
8．流速因子
科氏力式質量流量傳感器的實際流通面積一般都小于和它公稱通徑相同的工藝管道的流通面積，并且這個實際流通面積在產品技術指標中不予給出。為了計算通過傳感器測量管的介質的實際流速，通常引用流速因子來換算。流速因子的物理意義是；當以常溫下的水為介質時，單位質量流量所對應的流量傳感器測量管內介質的流速。相關信息請登陸http://www.chinazdyb.com/
|
|
|
|
