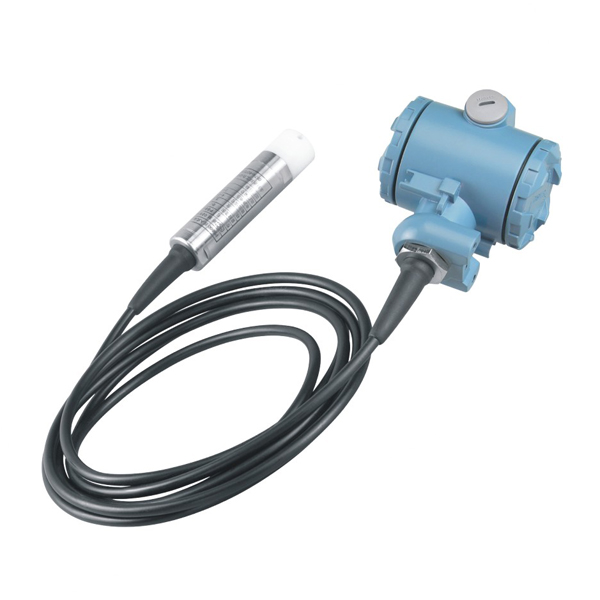

直桿式液位變送器 防腐式液位變送器 投入式液位變送器
一、概 述
ZD-BU系列液位變送器是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高
度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。
廣泛應用于電力、石油、化工、冶金、水利、自來水、食品等行業。
二、產品特點
● 安裝簡單、使用方便，互換能力強。
● 高品質傳感器的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確
度高。
● 具備本安防爆和隔爆能力，可應用于各種危險場所。
● 備有防阻塞型設計，可實現對糊狀介質液位的測量。
● 100%等分刻度、LED、LCD三種指示表頭，現場讀十分方便。
● 4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
● 精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。
● 壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
● 使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
三、技術指標
|
精 度
|
0.25%F·S 0.5%F·S
|
|
測量范圍
|
0～1～150(m)
|
|
存貯溫度
|
-40℃～100℃
|
|
使用溫度
|
0℃～70℃
|
|
溫度影響
|
＜0.02%/℃
|
|
濕 度
|
≤95%RH
|
|
現場顯示
|
0～100%等分刻度 3 1/2LED 3 1/2LCD
|
|
負載能力
|
≤750Ω
|
|
導氣電纜材料
|
∅8聚四氟乙烯 ∅8聚氯乙烯
|
|
輸 出
|
二線制4～20mA DC
|
|
適用介質
|
與316不銹鋼兼容的液體及半糊狀物
|
|
零點溫度系數
|
＜0.02%/℃
|
|
滿程溫度系數
|
＜0.02%/℃
|
|
四、物理性能
1、結構材料: 隔離膜片：316不銹鋼波紋膜片
傳感器外殼：1Gr18Ni9Ti不銹鋼
2、電 纜：∅8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)
3、中繼器：97×84×147環氧樹脂噴涂
4、過程連接：投入式:直角支架孔距50×50mm 孔徑∅5mm
直桿式:法蘭或螺紋自選
螺紋式:M27×2 M20×1.5或螺紋自選
法蘭式:DN25或用戶自選
防腐式:直角支架孔距50×50mm 孔徑∅5mm
五、產品選型
|
企標
|
分割線
|
型號
|
分割線
|
型式
|
量程
|
精度
|
探頭
|
防爆
方式
|
結構
|
顯示
方式
|
說明
|
|
ZD
|
|
|
|
|
|
|
|
|
|
|
企標
|
|
|
－
|
|
|
|
|
|
|
|
|
|
無定義
|
|
|
BU
|
|
|
|
|
|
|
|
|
液位變送器
|
|
|
－
|
|
|
|
|
|
|
|
無定義
|
|
|
不標
|
|
|
|
|
|
|
4~20mA
|
|
H
|
|
|
|
|
|
5
|
HART協議
|
|
|
1
|
0~1m
|
|
|
|
6
|
0~35m
|
|
2
|
0~5m
|
|
|
|
7
|
0~70m
|
|
3
|
0~10m
|
|
|
|
|
0~100m
|
|
4
|
0~20m
|
|
|
|
8
|
0~150m
|
|
|
B
|
0.25%F·S
|
|
|
C
|
0.5%F·S
|
|
|
1
|
節流型
|
|
2
|
防阻塞型
|
|
|
N
|
|
|
普通不防爆
|
|
I
|
|
|
本安防爆
|
|
E
|
|
|
隔離防爆
|
|
|
1
|
|
投入式
|
|
2
|
|
直桿式
|
|
3
|
|
螺紋式
|
|
4
|
|
法蘭式
|
|
5
|
|
防腐式
|
|
|
不標
|
無顯示
|
|
M1
|
0~100%等分刻度
|
|
M2
|
3 1/2LED
|
|
M3
|
3 1/2LCD
|
|
ZD
|
－
|
BU
|
－
|
H
|
3
|
C
|
2
|
N
|
3
|
M1
|
完整選型
|
|
