一、概 述

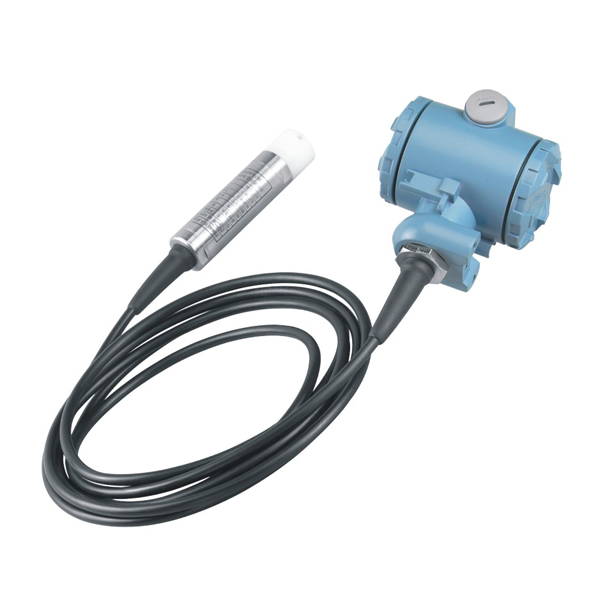

ZD-BPS系列液位變送器是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高
度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。
廣泛應用于電力、石油、化工、冶金、水利、自來水、食品等行業。
二、產品特點
● 安裝簡單、使用方便，互換能力強。
● 高品質傳感器的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確
度高。
● 具備本安防爆和隔爆能力，可應用于各種危險場所。
● 備有防阻塞型設計，可實現對糊狀介質液位的測量。
● 100%等分刻度、LED、LCD三種指示表頭，現場讀十分方便。
● 4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
● 精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。
● 壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
● 使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
三、技術指標
|
精 度
|
0.25%F·S 0.5%F·S
|
|
測量范圍
|
0～1～150(m)
|
|
存貯溫度
|
-40℃～100℃
|
|
使用溫度
|
0℃～70℃
|
|
溫度影響
|
＜0.02%/℃
|
|
濕 度
|
≤95%RH
|
|
現場顯示
|
0～100%等分刻度 3 1/2LED 3 1/2LCD
|
|
負載能力
|
≤750Ω
|
|
導氣電纜材料
|
∅8聚四氟乙烯 ∅8聚氯乙烯
|
|
輸 出
|
二線制4～20mA DC
|
|
適用介質
|
與316不銹鋼兼容的液體及半糊狀物
|
|
零點溫度系數
|
＜0.02%/℃
|
|
滿程溫度系數
|
＜0.02%/℃
|
|
四、物理性能
1、結構材料: 隔離膜片：316不銹鋼波紋膜片
傳感器外殼：1Gr18Ni9Ti不銹鋼
2、電 纜：∅8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)
3、中 繼 器：97×84×147環氧樹脂噴涂
4、過程連接：投入式:直角支架孔距50×50mm 孔徑∅5mm
直桿式:法蘭或螺紋自選
螺紋式:M27×2 M20×1.5或螺紋自選
法蘭式:DN25或用戶自選
防腐式:直角支架孔距50×50mm 孔徑∅5mm |
