膜片壓力表
關鍵字：膜片壓力表 |
.jpg)
ZD-YPF系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。 膜片壓力表耐腐蝕性能取決于膜片材料。
◆結構原理
膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。 外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。 在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
◆主要技術指示
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝。
外殼防護等級：IP64
.gif)
◆標度范圍、外形尺寸及重量
|
型號
|
標度范圍
|
承壓部
寸D1
|
表殼
外徑D
|
重量kg
|
|
YPF-100A
|
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa
|
φ85
|
φ100
|
1.6
|
|
YPF-100B
YPF-100B-F
|
|
φ115
|
|
YPF-150A
|
φ85
|
φ150
|
1.8
|
|
YPF-150B
YPF -150B-F
|
|
φ115
|
|
YPF-100B
YPF-100B-F
|
0～1.6、0～.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPa
|
φ160
|
φ100
|
2.9
|
|
YPF-150B
YPF-150B-F
|
φ160
|
φ150
|
3.2
|
*0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85
◆ 膜片壓力表 導壓系統及外殼等主要零件的材質
|
型號
|
名稱
|
導壓系統
|
表殼材料
|
|
膜片
|
法蘭接頭
|
密封墊圈
|
|
YPF-100A
150A
|
膜片壓力表
|
Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)
|
1Cr18Ni9
|
丁腈橡膠
|
鑄鋁
|
|
YPF-100B
150B
|
不銹鋼膜片壓力表
|
聚四氟乙烯
|
1Cr18Ni9
|
|
YPF-100B-F
150B-F
|
法蘭不銹鋼膜片壓力表
|
|
|
|
YPF-100A
|
YPF-100B
|
YPF-100B
|
YPF-150A
|
YPF-150B
|
YPF-150B-F
|
|

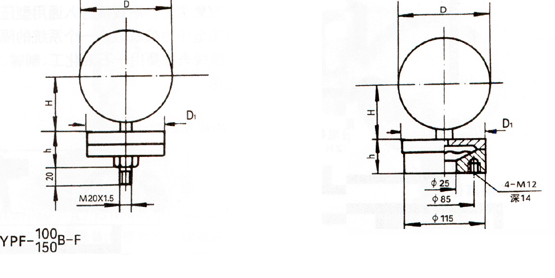

D
|
φ100
|
φ110
|
φ110
|
φ150
|
φ160
|
φ160
|
|
H
|
66
|
66
|
66
|
91
|
91
|
91
|
|
h
|
32
|
32
|
36
|
32
|
32
|
36
|
|
.png)
|
| |
